根據客戶對潤滑油除水、除漆膜/油泥的需求,采用觸摸屏及PLC控制,威勝達環保特制一款WVDJ系列凈油機,它集合威勝達平衡電荷凈化技術、聚結分離除水技術及離子樹脂吸附技術于一體,由威勝達環保自主設計、自主開發,是一款擁有完全自主知識產權的高品質、高性能、高科技的一種現代化除油泥/漆膜凈化設備。
產品特點
通過加載平衡電荷與高效聚結分離技術相結合,快速除雜質的同時對微小水分也形成凝聚效應,大大提升除水速度和精度。
選用全進口全合成材料聚結、分離濾芯,保障脫水效果,可滿足連續大流量處理,可長期連續運行。
平衡電荷凈化技術將過濾等級提高到了亞微米,不僅可以過濾掉流體中微小到0.1微米的所有顆粒污染物,而且可以主動拔除掉。系統內表面上粘附結的油泥雜質、漆膜、膠質污垢,實現對設備內部的清潔功能,持續運行能避免精密伺服閥等部件粘連、卡閥事故的發生。
采用全進口高性能離子樹脂濾芯,去除溶解態漆膜。
產品流程圖
產品參數
名稱 |
規格 |
規格 |
設備名稱 |
WVDJ凈油機 |
WVDJ (防爆) 凈油機 |
型號 |
WVDJ-20 |
WVDJ-20-IIC |
外形尺寸 |
長1740mmx寬1350mmx高1645mm |
長1790mmx寬1350mmx高1825mm |
裝置重量 |
700KG |
850KG |
進油口連接頭 |
1CB-36-16WD M36×2為連接軟管 G1〞×11為連接球閥 |
1CB-36-16WD M36×2為連接軟管 G1〞×11為連接球閥 |
出油口連接頭 |
1CB-30-12WD M30×2為連接軟管 G3/4〞×14為連接球閥 |
1CB-30-12WD M30×2為連接軟管 G3/4〞×14為連接球閥 |
適用油品 |
透平油 |
透平油 |
供電電源 |
三相四線 AC380V 50HZ |
三相四線 AC380V 50HZ |
控制電源 |
AC220V |
AC220V |
流量 |
20L/Min |
20L/Min |
功率 |
0.9KW |
0.9KW |
防護等級 |
IP55 |
IP56 |
進口壓力 |
最高-0.06MPa |
最高-0.06MPa |
出口壓力 |
最高0.4MPa |
最高0.4MPa |
運行溫度 |
20~80℃ |
20~80℃ |
產品工作原理
平衡電荷技術
威勝達平衡電荷凈化技術創造性地結合了專有的平衡電荷技術和機械過濾技術,以動態變化的特定頻率和強度對流體進行放電,通過自動連續動態檢測流體中的平均剩余電荷來判斷流體中污染顆粒物的分布狀況,使流體中所有類型的污染顆粒物分別帶上接近平衡的正負電荷,然后讓兩個支流進行充分混流,利用正負相吸的原理,分別攜帶正負電荷的顆粒物相互吸附,尺寸增大同時完成大部分電荷的平衡;通過一定的循環,即使是十分微小的顆粒物也能“長大”到被常規精度的過濾器收集清除。

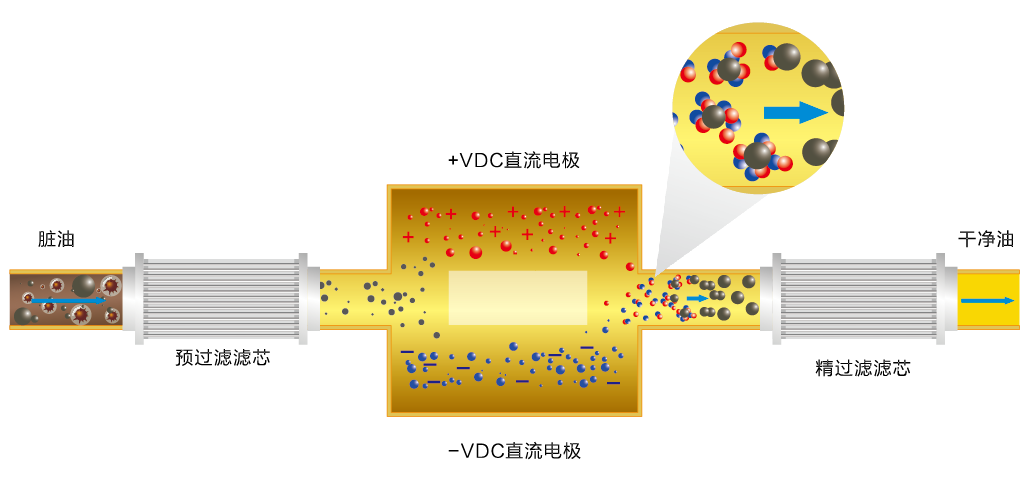

△充電混流原理
聚結分離脫水技術
威勝達的聚結分離脫水技術使用了兩種專門針對烴類介質脫水的濾芯-聚結濾芯和分離濾芯。如下圖所示,油液首先流過聚結濾芯,該濾芯有特殊的過濾、聚結水分的雙重功效。聚結濾芯中的高精度過濾層可以有效攔截油液中的固體顆粒,破乳聚結層可以將油液中微小的游離水聚結形成水珠。分離濾芯具有良好的憎水性,當油液流經分離濾芯時,油液能夠通過,小水珠被有效的攔截在濾芯外,然后聚結成為大水珠進行沉降,落到儲水罐中。

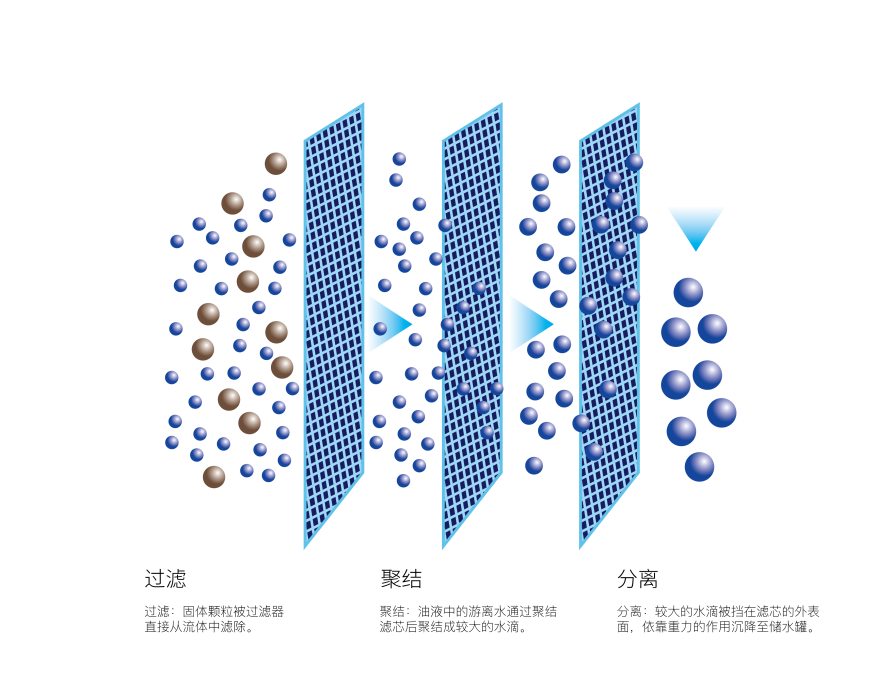

△聚結分離脫水原理
離子樹脂吸附去除溶解態污染物(漆膜胚胎)
威勝達WVDJ系列凈油機使用了離子樹脂技術,能夠去除可溶解性的污染物。
潤滑系統中的剪切應力會導致油質自動降解,這是油泥/漆膜污染物產生的根本原因。當存在這些應力時,就會引起軟性污染,導致控制失靈。對于渦輪機,潤滑油系統中存在的低流量區域,特別容易發生油質降解退化。而在渦輪機運行的時候,因為油溫較高,這些油質降解的副產品高度可容,不易用靜電吸附技術去除,而離子樹脂吸附技術能夠去除油中的可溶性漆膜產物。如下圖所示,離子樹脂通過釋放離子對油品中形成的酸性氧化物進行功能團置換,快速去除溶解性漆膜,降低MPC值。同時離子樹脂可快速將其它常規吸附劑不能吸附的劣化產物(膠質物及酸性產物)全部去除,從而減低油的酸值、提高油液破乳化性能。

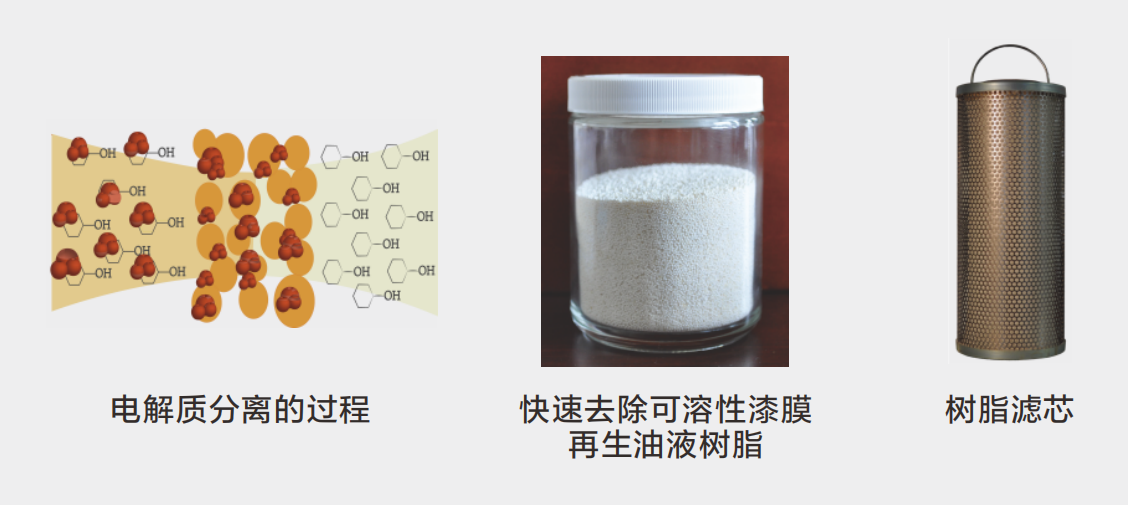

△離子交換樹脂吸附原理
清洗系統功能
通過部分沒來的及吸附的帶靜電的油液顆粒物流動,將油箱、管壁及元器件上附著的油泥雜質、漆膜、氧化物全部沖刷吸附帶出

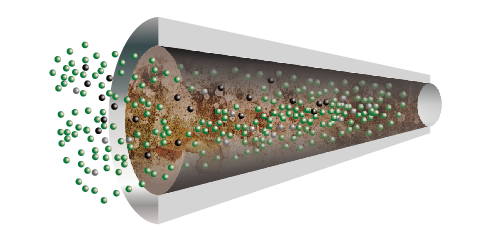

帶電顆粒對元器件上附著的大量油泥、漆膜及膠質狀污垢進行剝

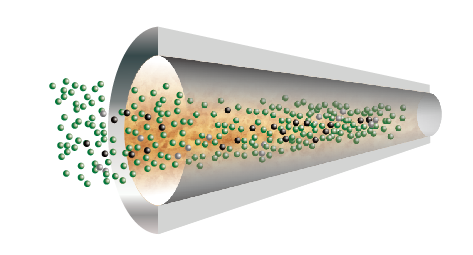

剝離過程中
逐步剝離干凈
